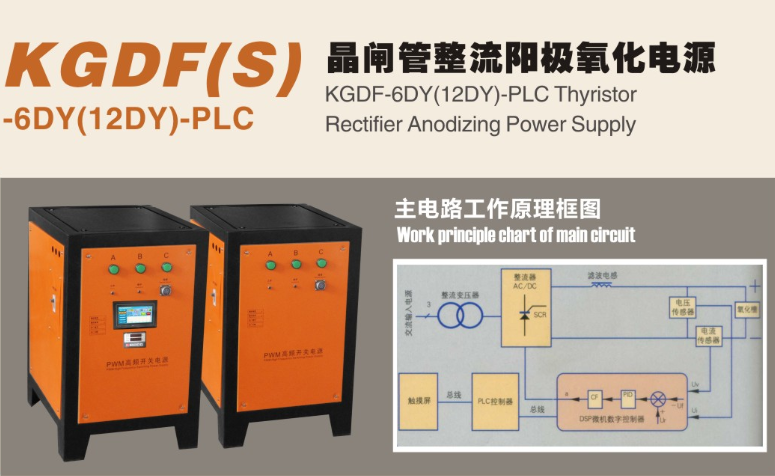

KGDF(S)晶閘管整流陽極氧化電源
2020-04-20 10:17:33
產品概述與用途
本產品采用晶閘管整流技術+PLC+DSP微機數字控制技術及觸摸屏操作系統,具有陽極氧化電流的多臺階自動控制。人機界面良好,可視性強。可自動存儲、記錄陽極氧化電流、電壓、槽液溫度等實時工藝曲線。可存儲或調用多套工藝參數,自動化程度高。可廣泛作為航空、航天、兵器、船舶等軍用或民用工業企業對鋁、鑄造鋁、鋁合金、鎂合金、鈦合金以及復合材料等工件的硫酸陽極氧化、鉻酸陽極氧化、磷酸陽極氧化、硫磷酸陽極氧化、硫硼酸陽極氧化、草酸陽極氧化用整流電源。
產品主要規格參數
●供電電源條件:3相AC380v,400v,450V等,頻率50HZ;
●額定輸出直流電壓:24V,36V,48V,60V等任意電壓規格;
●額定輸出直流電流:500A,1000A,1500A,2000A,3000A,4000A,5000A,6000A,8000A,12000A,15000A，18000A,20000A等任意電流規格
主要技術特點
1.操作方式:本控/遠控操作模式可選擇
2.輸出控制模式:恒流/恒壓輸出控制模式可選擇
3.軟啟動時間:軟啟動工作時間可在0—200S范圍內整定
4.恒流/恒壓控制精度:≤±1%
5.整流方式:晶閘管移相調壓整流
6.整流脈波數:6脈波或12脈波
7.輸出紋波系數:6脈波整流器≤5%;12脈波整流器≤3%
8.人機操作界面:PLC彩色觸摸屏
9.晶閘管觸發控制器:DSP微機數字觸發控制,觸發脈沖不對稱度≤0.1°,脈沖移相分辨率≤1μS
10.主要保護功能:交流電源缺相、過壓、欠壓、快速熔斷器熔斷報警及斷路器保護;輸出過流、限流保護,輸出短瞬時過載保護,可控硅整流元件、整流變壓器、匯流銅母線、超溫過熱,風機過熱或水壓過高、過低封鎖觸發脈沖保護
11.通訊方式:可根據客戶需要配置CAN總線、 PROFIBUS、 ETHERNET工業以太網、RS485、RS232光纖通訊,實現遠程群控或監控
12.具有1-5段恒流緩升、緩降階段數控制,每段氧化電流和氧化時間可分別設定
13.可實時記錄工作階段電流、電壓、氧化時間、槽液溫度等多個工藝參數和實時曲線
14.可存儲或調用5套工藝參數,縮短加工編程時間
15.可通過RS485通信接口與計算機相連接,或通過U盤存儲后轉存于計算機中,方便客戶檔案保存,分析氧化工件的產品工藝質量
16.整流變壓器采用三芯五柱式結構,鐵芯采用優質有取向硅鋼片,變壓器線圈全銅線繞制,空載損耗小于2%,比普通三相三柱整流變壓器節電8-10%
17.遠程操作控制箱:可根據客戶現場情況配置遠程操作控制箱,主機與遠控箱分開放置,現場操作更加方便,主機防腐保護顯著增強。
